√當玻璃纖維增​​強材料需要為白色時
√當您的客戶向加固材料中添加白色萬事化
√當增強材料的衝擊力突然下降時
√當材料的彎曲強度降低時
★您應該意識到二氧化鈦（Tio₂）和玻璃纖維之間存在問題。

1。研究背景

二氧化鈦（Tio₂）是顏色主體的核心組成部分，廣泛用於著色聚合物材料。但是，在玻璃纖維（GF）增強複合系統中，其與玻璃纖維的界面相互作用可能會造成結構損傷。這項研究系統地量化了Tio₂通過實驗對玻璃纖維的影響以及復合材料的關鍵機械性能。

長玻璃纖維短玻璃纖維玻璃纖維粉

2。關鍵發現

2.1玻璃纖維的結構損害

實驗證據證實，Tio₂顆粒在加工過程中機械地磨損玻璃纖維，從而導致纖維表面上的微裂紋，並在嚴重的情況下纖維破裂。損傷的程度與Tio₂粒度，加載量和色散均勻性呈正相關。

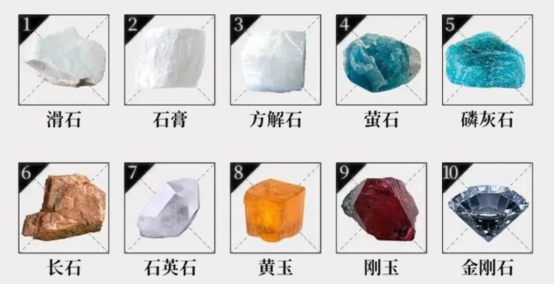

MOHS硬度量表比較

• 玻璃纖維硬度：〜6.5

• Tio₂硬度：6-7

√在沉澱過程中，雙螺釘擠出機的作用像刀片，將玻璃纖維切成1毫米 - 在塑料顆粒中倒入。
√在註射成型過程中，螺釘的作用像刀片，將玻璃纖維進一步降低至0.4-0.6mm，在塑料產品中添加。
√當Tio₂像刀片一樣，將玻璃纖維碎成碎片，導致衝擊強度迅速下降。

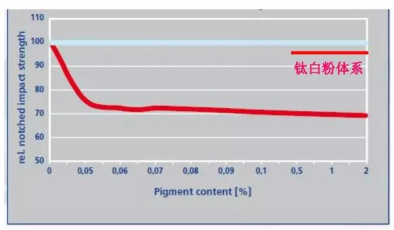

2.2影響性能降解機制

未註明的衝擊力強度：
Tio₂將衝擊強度降低≥25％。主要原因：
▶玻璃纖維破裂會削弱承重框架。
▶Tio₂/GF界面的應力濃度。
▶沿受損纖維的快速裂紋傳播。

缺陷衝擊強度：
儘管Notch行為主導了故障，但Tio₂仍將強度降低了8-15％，反映了其對材料韌性儲備的影響弱。

2.3使用tio₂萬事家的風險

90％的商業主體包含Tio₂（加載5-40％）。直接在GF增強系統中不可逆地損害纖維完整性，從而導致最終產品的影響性能降低。

3。結論和建議

3.1Tio₂是GF增強系統中的潛在損害源，應仔細評估：

▶在非必需著色方案中避免使用Tio₂。
▶如有必要，請考慮Longzheng的專業白色材料解決方案：

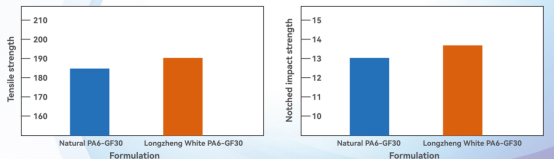

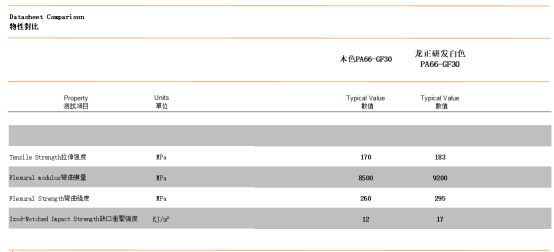

▶Longzheng專門開發的白色顏料不僅可以防止撞擊和拉伸強度的下降，而且正如實驗結果所表明的那樣，與原始未顏色的材料相比，甚至可以增強這些特性。
